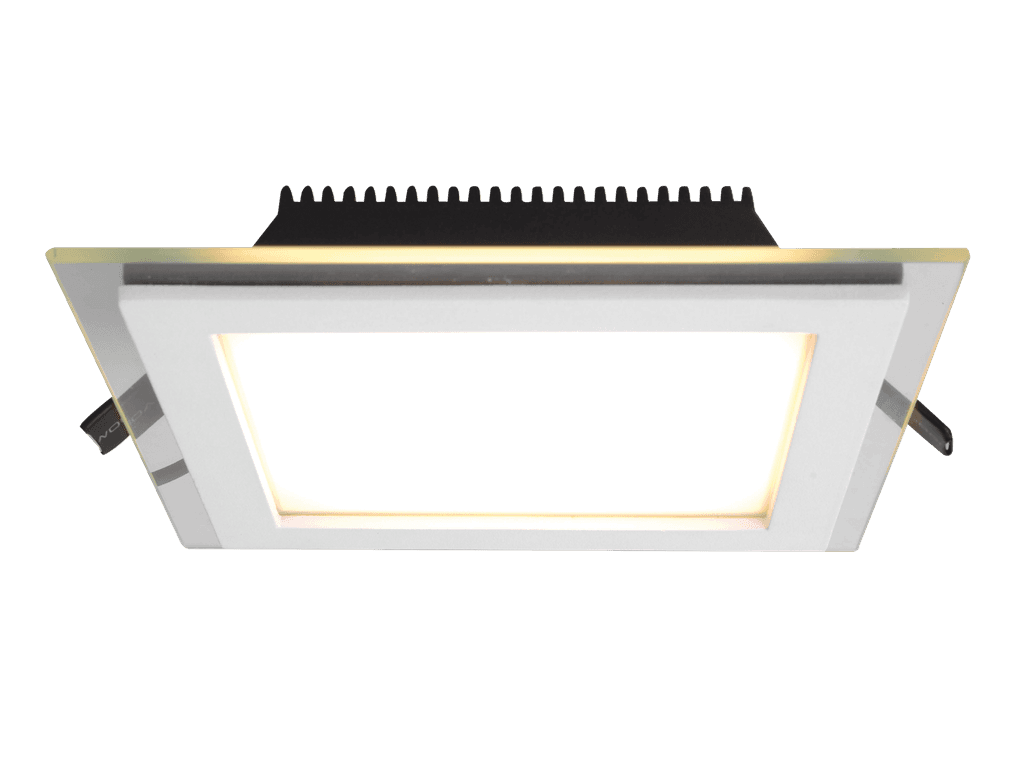

PIANO S встраиваемый светодиодный светильник

PIANO S встраиваемый светодиодный светильник
PIANO S встраиваемый светодиодный светильник
PIANO S встраиваемый светодиодный светильник
Встраиваемый светильник, создающий прямое диффузное освещение. Стеклянный световод по периметру светильника подсвечивает потолок. Корпус светильника изготовлен из алюминия, окрашенного порошковой краской. Оптическая часть закрыта рассеивалем из ПММА и прозрачным темперированным стеклом.

Встраиваемый светильник, создающий прямое диффузное освещение. Стеклянный световод по периметру светильника подсвечивает потолок. Корпус светильника изготовлен из алюминия, окрашенного порошковой краской. Оптическая часть закрыта рассеивалем из ПММА и прозрачным темперированным стеклом.

обзор серии
свернуть все
установка
Установка в потолок
конструкция
Корпус светильника изготовлен из алюминия, окрашенного порошковой краской. Оптическая часть закрыта рассеивалем из ПММА и прозрачным темперированным стеклом. Драйвер входит в комплект поставки.
оптическая часть
Рассеиватель из матового стекла, с прозрачной каемкой
комплектация
Светильник в сборе.
тип источника света
LED
области использования
отдых и развлечения, торговля, культурно-развлекательные учреждения, магазины / бутики, частные интерьеры, конференц залы, офисы
расшифровка обозначений
/B
Монтаж на скобу
AGATE LED/B 10W 850 HG
/C
Светильник потолочный с прищепкой (clamp)
ARMA/C 15W D15 830 WH
/F
Светильник торшерный
CLASSY/F (1580) E27 BK/BG
/D
Светильник настольный
BBLSTND/D E27 GL
/K
Светильник подвесного исполнения, на кронштейне, штанге
ADV/K UNI LED 1200 OPL 4000K
/P
Светильник подвесной
ARMA/P (300) 10W D15 840 BL
/R
Светильник встраиваемый в потолок
ARS/R UNI LED 300 4000K
/RB
Монтаж универсальный при помощи регулируемого поворотного кронштейна
/S
Светильник накладной, устанавливаемый на опорную поверхность
ARS/S UNI LED 1200 4000K
/T
Светильник трековые, для установки на шинопровод
ARMA/T (300) 10W D15 840 BL
/W
Светильник настенный, накладного исполнения
BBLSIDE/W E27 GL
(595); (600x1200); (5500x3500x3)
Длина, ширина, высота корпуса светильника (AxBxC)
OPTIMA.OPL ECO LED 1200x150 4000K
(1x700/4x540)
1-количество сегментов фигуры светильника с длиной 700 мм, 4 –количество сегментов фигуры светильника с длиной 540 мм
PROFILE 30L P LED STAR 3x400 WH 4000K
(7000/7400/2400/5400)
Длина одиночных сегментов фигуры светильника 7000 мм, 7400 мм, 2400 мм, 5400 мм
PROFILE 60L P CC LED (630/1250) WH 3500K
10W; 40W
Мощность светильника (или иного устройства) округленная
ACORN LED Ex 40W D120 850 HG
2x35W; 2x80W
Двойная длина корпуса умноженная на округленную мощность светильника
KVARTA LED 2x8W D18 830 RAL9005
1x18W; 6x80W
Количество и мощность источников света, применяемых в светильнике
KVARTA LED 2x8W D18 830 RAL9005
1M; 4M
Количество световых модулей в светильнике
ARGUS LED G2 430W 2M D40 750 SL
12; 30x65;
Угол светового пучка
A; A30; A30x90
Асимметричная прожекторная оптика
EVOLINE LED 12 A30x90 4000K 300
C
Прозрачный рассеиватель из поликарбоната (PC) или стекла
D10; D15; D30; D50; D60; D60/45; D75; D80; D90; D120
Угол светораспределения
EVOLINE LED (1500) 60W D30 827 SL
DA
Двойная асимметричная оптика
DR, DL
Оптика правосторонняя для наземных пешеходных переходов, Оптика левосторонняя для наземных пешеходных переходов
FREGAT CROSSING LED 55W DR 750 RAL9005
L
Зеркальная бипараболическая решетка из алюминия марки MIRO
MAT
Матовый рассеиватель из силикатного темперированного стекла
CLEAN 595 mat tempered glass 4000K
CLR
Прозрачный рассеиватель из силикатного темперированного стекла
OPL
Опаловый рассеиватель из пластика
ALS.OPL UNI LED 1200 TH 4000K
PRS
Пластиковый прозрачный призматический/микропризматический рассеиватель
ALS.PRS UNI LED 1200 3000K
RW
Широкая круглосимметричная КСС
APEX LED 40W RW 827 RAL9005
RS
Синусная круглосимметричная КСС
WW
Светильник с оптикой Wall Washer – для равномерной заливки светом стен. Косинусная боковая оптика
SPLAY 18 WH DWW 4000K (with driver)
840
CRI80, КЦТ 4000К
ANGLELINE/P (1200) 840 BK/WH
957
CRI90, КЦТ 5700К
ATHLET 100W A30 957 WH SBL
9730
CRI97, КЦТ 3000К
GLOW/T 20W D10/50 9730 WH DIM
MULT RGBW
RGBW мультичип
RGB
Цветодинамическая версия светильника RED-GREEN-BLUE
EVOLINE LED (600) 24W A15 RGB SL DMX RDM
TW
Регулируемая цветность излучения в диапазоне 2200K-6500K
EVOLINE LED (1200) 48W D15x40 TW SL DALI DT8
BREAD
Специальный спектр свечения для освещения выпечки
ARMA/T 28W D45 BREAD WH
FISH
Специальный спектр свечения для освещения рыбы и морепродуктов
ARMA/T 28W D45 FISH WH
MEAT
Специальный спектр свечения для освещения мясных продуктов
ARMA/T 28W D45 MEAT WH
FRUIT
Специальный спектр свечения для освещения фруктов и овощей
ARMA/T 28W D45 FRUIT WH
BK
Цвет корпуса – черный (RAL9005)
ASTRO FLD/P (850x60) 840 BK
BU
Цвет изделия – синий
ASTRO FLD/P (850x60) 840 BU
BN
Цвет изделия – коричневый
ASTRO FLD/P (850x60) 840 BN
CH
Цвет изделия – хром, (покрытие цвета хром)
ASTRO FLD/P (850x60) 840 CH
CU
Цвет изделия – медь (покрытие цвета)
ASTRO FLD/P (850x60) 840 CU
HG
Цвет изделия –серый молоток (hammer gray)
ACORN LED Ex 20W D120 850 HG
RAL9005
Цвет в соответствии с международной системой соответствия
APEX LED 40W RW 840 RAL9005
RD
Цвет изделия – красный
ASTRO FLD/P (850x60) 840 RD
SL
Цвет изделия –серый металлик (RAL9006)
ASTRO FLD/P (850x60) 840 SL
WH
Цвет корпуса – белый (RAL9003)
ASTRO FLD/P (850x60) 840 WH
SB
Цвет корпуса – серебро глянцевое
ASTRO FLD/P (850x60) 840 SB
SR
Цвет корпуса – cеребро матовое царапанное
ASTRO FLD/P (850x60) 840 SR
GY
Цвет корпуса – серый
ASTRO FLD/P (850x60) 840 GY
GL
Цвет корпуса – золото
ASTRO FLD/P (850x60) 840 GL
GN
Цвет корпуса – зеленый
ASTRO FLD/P (850x60) 840 GN
BK/WH
Цвет корпуса – многоцветный, перечисление цветов
ANGLELINE/P (1200) 840 BK/WH
YE
Цвет изделия – желтый
ASTRO FLD/P (850x60) 840 YE
0-10V; 1-10V
Электронный пускорегулирующий аппарат с управлением по протоколу 0-10V или 1-10V
ACQUA C 12 WH 3000K 1-10V
HFR
Светильник оснащен драйвером с управлением по протоколу 0-10V или 1-10V
HB LED 200 D60 HFR 5000K G2
CF
Color Fusion - технология регулирования цветовой температуры светового потока
COOL 07 WH/BL D45 CH CF
CORFUN
В светильнике заложена «коридорная функция», которая задает 2 уровня освещенности в зависимости от присутствия людей (используя внешний датчик движения)
FREGAT LED 110W DW 740 RAL9006 CORFUN
DALI
Светильник оснащен драйвером DALI
FREGAT LED 55W DW 750 RAL9006 DALI
HFD
Светильник оснащен драйвером DALI
ADV/K UNI LED 1200 HFD 4000K
DALI2
Светильник оснащен драйвером DALI 2.0
FREGAT LED 55W DW 750 RAL9006 DALI2
DALI DT8
Светильник оснащен драйвером DALI DT8
EVOLINE LED (1200) 48W D15x40 TW SL DALI DT8
EM
Блок аварийного питания в светильнике с LED источниками света
OPTIMA.OPL ECO LED 300 EM 4000K CRI90
EM3
Блок аварийного питания на 3 часа с тестированием от индивидуальной кнопки
ALD LED MARINE 600 EM3 4000K
EMT3
Блок аварийного питания с тестированием от Telemando на 3 часа
GRANDA LED 26W 840 SL EMT3
EMT
Блок аварийного питания с тестированием от Telemando
GRANDA LED 26W 840 SL EMT
with tempered glass
Светильник комплектуется рассеивателем из прозрачного темперированного стекла
ACORN LED MARINE 40 D150 5000K with tempered glass 12 VAC
JB
Транзитное подключение
HB LED 75 D60 Ex 5000K JB 2NAC1
TW1
Сквозная проводка с подключением к одной фазе
TW3
Сквозная проводка с возможностью выбора фаз
IP66
Степень защиты светильника от пыли и влаги по корпусу и оптической части
DL POWER LED 40 D40 IP66 4000K
IP65/IP20
Степень защиты светильника от пыли и влаги по корпусу и оптической части, где первое значение (IP65) по оптической части, а второе (IP20) - по корпусу
PROFILE 60L P MED IP65/IP20
CD50, CD55, CD60
Светильник для использования в зонах с экстремально низкой температурой окружающей среды. Числовое значение определяет предельную температуру окружающей среды. Например СD60 до -60°С
ZENITH LED 50 D270 B Ex G2 GI CD60
HT60, HT75
Светильник для использования в зонах с экстремально высокой температурой окружающей среды. Числовое значение определяет предельную температуру окружающей среды. Например HT60 до +60°С
class I
I класс защиты от поражения эл.током
ARCTIC.OPL ECO LED 600 EM 5000K class I
class II
II класс защиты от поражения эл.током
SFERA LED 40W DK 840 RAL9005 class II
class III
III класс защиты от поражения эл.током
IK08, IK09, IK10
Светильник соответствует указанной степени защиты электрооборудования от внешних механических ударов.
CC
Угловой элемент в осветительной системе, соединяющий два светильника под углом 90°
LINER/S CC LED 600 TH S 4000K
CE
Основной элемент в осветительной системе
LTX LED 1200 4000K CRI90 CE
СF
Конечный элемент в осветительной системе
REFLECT LED 1500 CF 4000K
CS
Стартовый элемент в осветительной системе
REFLECT LED 1500 CS 4000K
CW
Угловой элемент в осветительной системе, позволяющий осуществлять переход с потолка на стену
LC, CL
Промежуточный элемент
REFLECT LED 1500 CL 4000K
LF
Конечный элемент
LS
Начальный элемент
AC/DC
Электронный пускорегулирующий аппарат, с возможностью работы от сети переменного и постоянного тока
Индикатор взрывозащищенный IG-AC/DC 12-250-D-Exe
CB
Call Button - светильник оснащен кнопкой вызова медперсонала
BH 236/118 CB PS up/down
D
Светильник для одиночной установки
DR
Светильник для создания световых линий
LINER/S DR LED 600 TH W HFD 4000K
EO
В светильнике предусмотрен дополнительный вывод под линию аварийного питания (Emergency Output)
DOMINO LED PANEL/T (500) 80 SL DA EO 4000K with panels
LH
Left Hand - корпус светильника левосторонний
BH 236 CB PS up/down LH
LINE
Светильники для установки в линию
mirr.perf.
Светильник с зеркальной перфорированной декоративной вставкой
MS
Светильники со встроенным микроволновым датчиком
SUN LED 18W 840 WH MS
PS
Power Socket - светильник оснащен розеткой 230В
BH 236/118 CB PS up/down
(low lumen) (high lumen)
Изменённый световой поток
LINER/R DR LED 600 TH W 4000K (low lumen)
up/down
Светильник с диаграммой направленности свечения верх и вниз
BH 236 CB PS up/down LH
ICLS
Светильники с устройством комплексной защиты от пускового тока
OVP
Светильники с дополнительным модулем защиты от перенапряжения
SET
Светильник состоит из нескольких частей (комплект). Каждая часть светильника поставляется в отдельной коробке.
DR. OPL 418 /595/ HF SET
without glass
Светильники поставляются без декоративных стекол. Стекла заказываются отдельно
with lyra
Оснащение настенной скобой крепления
FREGAT LED 55W DW 750 RAL9006 DALI with lyra
с фильтром/пыл.
В светильнике установлен пылевой фильтр
с фильтром/хим.
В светильнике установлен химический фильтр
RU
Светильники с подтвержденным статусом производства на территории Российской Федерации
CARAVELLA LED 120 (W) CR 2700K RU
/E/
Экспортный вариант исполнения
HB LED 150 D50x20 4000K /E/
