Серия энергоэффективных модульных прожекторов ZENITH LED Ex FLOODLIGHT G2 для освещения открытых площадок во взрывоопасных зонах. Прожектор имеет увеличенный световой поток и вторичную оптику, а также морозоустойчивый источник питания, поддерживающий функционирование при температурах до -60 °С.

Серия энергоэффективных модульных прожекторов ZENITH LED Ex FLOODLIGHT G2 для освещения открытых площадок во взрывоопасных зонах. Прожектор имеет увеличенный световой поток и вторичную оптику, а также морозоустойчивый источник питания, поддерживающий функционирование при температурах до -60 °С.

обзор серии
свернуть все
установка
Универсальный способ крепления на скобе с регулировкой светильника на угол от 30° до 200°.
конструкция

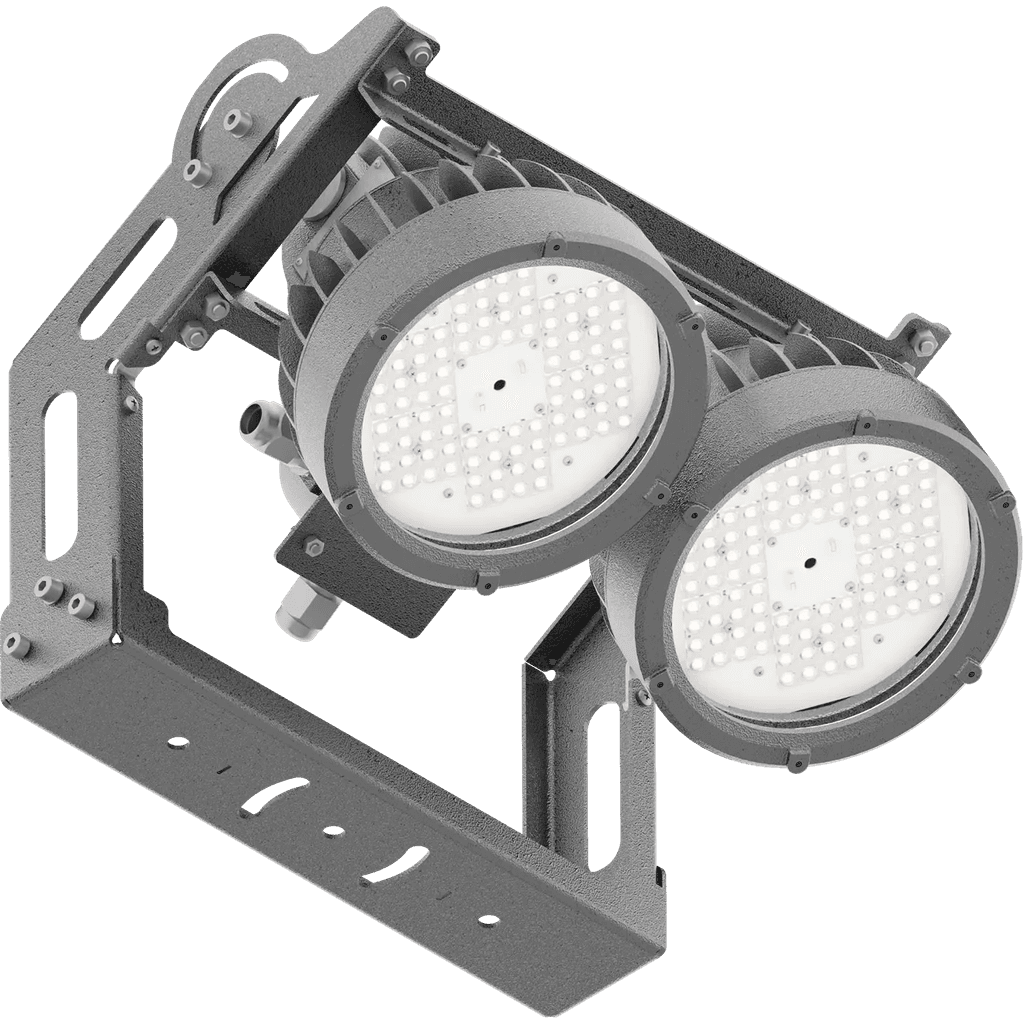

Прожектор в зависимости от мощности может состоять из одного, двух, четырех светодиодных модулей. К корпусу светильника на монтажной скобе присоединена распределительная коробка из алюминиевого сплава с видом взрывозащиты «взрывонепроницаемая оболочка «d». Внутрь распределительной коробки устанавливаются клеммы. Монтажные скобы, крепежные элементы выполнены из нержавеющей стали. Предусмотрена возможность транзитного подключения. Опционально возможна комплектация стальной защитной решеткой.
оптическая часть
Плоский рассеиватель из закаленного ударопрочного боросиликатного стекла. Опционально возможна модификация со специальным олеофобным покрытием (OPH) для легкого устранения загрязняющих веществ с оптической части светильника для сохранения эффективности и светового потока.
маркировка взрывозащиты
1 Ex db IIC T6 Gb/Ex tb IIIC T80°C Db – для модификаций ZENITH LED Ex G2 50W, 70W (при температуре эксплуатации от -60 °C до +40 °C); 1 Ex db IIC T5 Gb/Ex tb IIIC T100°C Db – для модификаций ZENITH LED Ex G2 50W, 70W (при температуре эксплуатации от -60 °C до +55 °C); 1 Ex db IIC T5 Gb/Ex tb IIIC T100°C Db – для модификаций ZENITH LED Ex G2 90W, 130W.
комплектация
Прожектор поставляется с отверстиями для ввода кабеля M25x1,5 (2 шт.) в комплекте c взрывозащищенными алюминиевыми заглушками, кабельные вводы заказываются отдельно.
тип источника света
LED
области использования
промышленность
расшифровка обозначений
/B
Монтаж на скобу
AGATE LED/B 10W 850 HG
/BB
Монтаж на скобу для блочного оборудования
/BT
Монтаж на скобу с муфтой для установки на трубу
ZENITH LED 130 D270 BT Ex G2
/G
Монтаж на трубу
ZENITH LED 50 D270 G Ex G2
/H
Монтаж на крюк
/K
Светильник подвесного исполнения, на кронштейне, штанге
ADV/K UNI LED 1200 OPL 4000K
/P
Светильник подвесной
ARMA/P (300) 10W D15 840 BL
/R
Светильник встраиваемый в потолок
ARS/R UNI LED 300 4000K
/RB
Монтаж универсальный при помощи регулируемого поворотного кронштейна
/S
Светильник накладной, устанавливаемый на опорную поверхность
ARS/S UNI LED 1200 4000K
/SUSP
Монтаж в трубный кронштейн
/W
Светильник настенный, накладного исполнения
BBLSIDE/W E27 GL
(595); (600x1200); (5500x3500x3)
Длина, ширина, высота корпуса светильника (AxBxC)
OPTIMA.OPL ECO LED 1200x150 4000K
(1x700/4x540)
1-количество сегментов фигуры светильника с длиной 700 мм, 4 –количество сегментов фигуры светильника с длиной 540 мм
PROFILE 30L P LED STAR 3x400 WH 4000K
(7000/7400/2400/5400)
Длина одиночных сегментов фигуры светильника 7000 мм, 7400 мм, 2400 мм, 5400 мм
PROFILE 60L P CC LED (630/1250) WH 3500K
10W; 40W
Мощность светильника (или иного устройства) округленная
ACORN LED Ex 40W D120 850 HG
2x35W; 2x80W
Двойная длина корпуса умноженная на округленную мощность светильника
KVARTA LED 2x8W D18 830 RAL9005
1x18W; 6x80W
Количество и мощность источников света, применяемых в светильнике
KVARTA LED 2x8W D18 830 RAL9005
1M; 4M
Количество световых модулей в светильнике
ARGUS LED G2 430W 2M D40 750 SL
12; 30x65;
Угол светового пучка
A; A30; A30x90
Асимметричная прожекторная оптика
EVOLINE LED 12 A30x90 4000K 300
C
Прозрачный рассеиватель из поликарбоната (PC) или стекла
D10; D15; D30; D50; D60; D60/45; D75; D80; D90; D120
Угол светораспределения
EVOLINE LED (1500) 60W D30 827 SL
DA
Двойная асимметричная оптика
DR, DL
Оптика правосторонняя для наземных пешеходных переходов, Оптика левосторонняя для наземных пешеходных переходов
FREGAT CROSSING LED 55W DR 750 RAL9005
MAT
Матовый рассеиватель из силикатного темперированного стекла
CLEAN 595 mat tempered glass 4000K
CLR
Прозрачный рассеиватель из силикатного темперированного стекла
OPL
Опаловый рассеиватель из пластика
ALS.OPL UNI LED 1200 TH 4000K
PRS
Пластиковый прозрачный призматический/микропризматический рассеиватель
ALS.PRS UNI LED 1200 3000K
RW
Широкая круглосимметричная КСС
APEX LED 40W RW 827 RAL9005
RS
Синусная круглосимметричная КСС
840
CRI80, КЦТ 4000К
ANGLELINE/P (1200) 840 BK/WH
957
CRI90, КЦТ 5700К
ATHLET 100W A30 957 WH SBL
9730
CRI97, КЦТ 3000К
GLOW/T 20W D10/50 9730 WH DIM
BK
Цвет корпуса – черный (RAL9005)
ASTRO FLD/P (850x60) 840 BK
BU
Цвет изделия – синий
ASTRO FLD/P (850x60) 840 BU
BN
Цвет изделия – коричневый
ASTRO FLD/P (850x60) 840 BN
CH
Цвет изделия – хром, (покрытие цвета хром)
ASTRO FLD/P (850x60) 840 CH
CU
Цвет изделия – медь (покрытие цвета)
ASTRO FLD/P (850x60) 840 CU
HG
Цвет изделия –серый молоток (hammer gray)
ACORN LED Ex 20W D120 850 HG
RAL9005
Цвет в соответствии с международной системой соответствия
APEX LED 40W RW 840 RAL9005
RD
Цвет изделия – красный
ASTRO FLD/P (850x60) 840 RD
SL
Цвет изделия –серый металлик (RAL9006)
ASTRO FLD/P (850x60) 840 SL
WH
Цвет корпуса – белый (RAL9003)
ASTRO FLD/P (850x60) 840 WH
SB
Цвет корпуса – серебро глянцевое
ASTRO FLD/P (850x60) 840 SB
SR
Цвет корпуса – cеребро матовое царапанное
ASTRO FLD/P (850x60) 840 SR
GY
Цвет корпуса – серый
ASTRO FLD/P (850x60) 840 GY
GL
Цвет корпуса – золото
ASTRO FLD/P (850x60) 840 GL
GN
Цвет корпуса – зеленый
ASTRO FLD/P (850x60) 840 GN
BK/WH
Цвет корпуса – многоцветный, перечисление цветов
ANGLELINE/P (1200) 840 BK/WH
YE
Цвет изделия – желтый
ASTRO FLD/P (850x60) 840 YE
0-10V; 1-10V
Электронный пускорегулирующий аппарат с управлением по протоколу 0-10V или 1-10V
ACQUA C 12 WH 3000K 1-10V
HFR
Светильник оснащен драйвером с управлением по протоколу 0-10V или 1-10V
HB LED 200 D60 HFR 5000K G2
CORFUN
В светильнике заложена «коридорная функция», которая задает 2 уровня освещенности в зависимости от присутствия людей (используя внешний датчик движения)
FREGAT LED 110W DW 740 RAL9006 CORFUN
DALI
Светильник оснащен драйвером DALI
FREGAT LED 55W DW 750 RAL9006 DALI
HFD
Светильник оснащен драйвером DALI
ADV/K UNI LED 1200 HFD 4000K
DALI2
Светильник оснащен драйвером DALI 2.0
FREGAT LED 55W DW 750 RAL9006 DALI2
DALI DT8
Светильник оснащен драйвером DALI DT8
EVOLINE LED (1200) 48W D15x40 TW SL DALI DT8
EM
Блок аварийного питания в светильнике с LED источниками света
OPTIMA.OPL ECO LED 300 EM 4000K CRI90
EM3
Блок аварийного питания на 3 часа с тестированием от индивидуальной кнопки
ALD LED MARINE 600 EM3 4000K
EMT3
Блок аварийного питания с тестированием от Telemando на 3 часа
GRANDA LED 26W 840 SL EMT3
EMT
Блок аварийного питания с тестированием от Telemando
GRANDA LED 26W 840 SL EMT
PC/SMC
Светильник изготовлен из полимерных материалов, рассеиватель РС - поликарбонат, корпус SMC - полиэстер, усиленный стекловолокном
SLICK.PRS LED 35 (PC/SMC) HFD 5000K
SAN/SMC
Светильник изготовлен из полимерных материалов, рассеиватель SAN, корпус SMC - полиэстер, усиленный стекловолокном
ARCTIC 136 (SAN/SMC) HF
VBR
Светильник виброзащищенный
with metal clips
В светильнике установлены защелки из нержавеющей стали
with tempered glass
Светильник комплектуется рассеивателем из прозрачного темперированного стекла
ACORN LED MARINE 40 D150 5000K with tempered glass 12 VAC
JB
Транзитное подключение
HB LED 75 D60 Ex 5000K JB 2NAC1
TW1
Сквозная проводка с подключением к одной фазе
TW3
Сквозная проводка с возможностью выбора фаз
IP66
Степень защиты светильника от пыли и влаги по корпусу и оптической части
DL POWER LED 40 D40 IP66 4000K
IP65/IP20
Степень защиты светильника от пыли и влаги по корпусу и оптической части, где первое значение (IP65) по оптической части, а второе (IP20) - по корпусу
PROFILE 60L P MED IP65/IP20
CD50, CD55, CD60
Светильник для использования в зонах с экстремально низкой температурой окружающей среды. Числовое значение определяет предельную температуру окружающей среды. Например СD60 до -60°С
ZENITH LED 50 D270 B Ex G2 GI CD60
HT60, HT75
Светильник для использования в зонах с экстремально высокой температурой окружающей среды. Числовое значение определяет предельную температуру окружающей среды. Например HT60 до +60°С
RV
Рудничное исполнение
RV profile 2m. white
class I
I класс защиты от поражения эл.током
ARCTIC.OPL ECO LED 600 EM 5000K class I
class II
II класс защиты от поражения эл.током
SFERA LED 40W DK 840 RAL9005 class II
class III
III класс защиты от поражения эл.током
IK08, IK09, IK10
Светильник соответствует указанной степени защиты электрооборудования от внешних механических ударов.
AC/DC
Электронный пускорегулирующий аппарат, с возможностью работы от сети переменного и постоянного тока
Индикатор взрывозащищенный IG-AC/DC 12-250-D-Exe
EO
В светильнике предусмотрен дополнительный вывод под линию аварийного питания (Emergency Output)
DOMINO LED PANEL/T (500) 80 SL DA EO 4000K with panels
MS
Светильники со встроенным микроволновым датчиком
SUN LED 18W 840 WH MS
(low lumen) (high lumen)
Изменённый световой поток
LINER/R DR LED 600 TH W 4000K (low lumen)
ICLS
Светильники с устройством комплексной защиты от пускового тока
OVP
Светильники с дополнительным модулем защиты от перенапряжения
SET
Светильник состоит из нескольких частей (комплект). Каждая часть светильника поставляется в отдельной коробке.
DR. OPL 418 /595/ HF SET
with lyra
Оснащение настенной скобой крепления
FREGAT LED 55W DW 750 RAL9006 DALI with lyra
с фильтром/пыл.
В светильнике установлен пылевой фильтр
с фильтром/хим.
В светильнике установлен химический фильтр
RU
Светильники с подтвержденным статусом производства на территории Российской Федерации
CARAVELLA LED 120 (W) CR 2700K RU
/E/
Экспортный вариант исполнения
HB LED 150 D50x20 4000K /E/
аксессуары

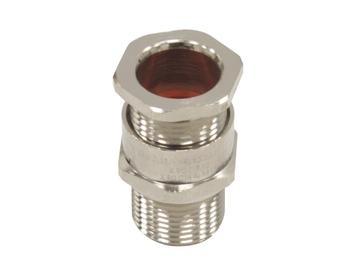

Ввод кабельный взрывозащищенный М20х1,5 NA1MBNS0.056 кгартикул: 2327009370цвет: Неокрашенныйø кабеля внутренний: 6,5-13,9
Ввод кабельный взрывозащищенный М25х1,5 NA2MBNS0.05 кгартикул: 2327009380цвет: Неокрашенныйø кабеля внутренний: 11,3-19,9
Ввод кабельный взрывозащищенный М20х1,5 DSA1MBNS0.164 кгартикул: 2327010060цвет: Неокрашенныйø кабеля внутренний: 6,5-13,9ø кабеля внешний: 12,5-20,9
