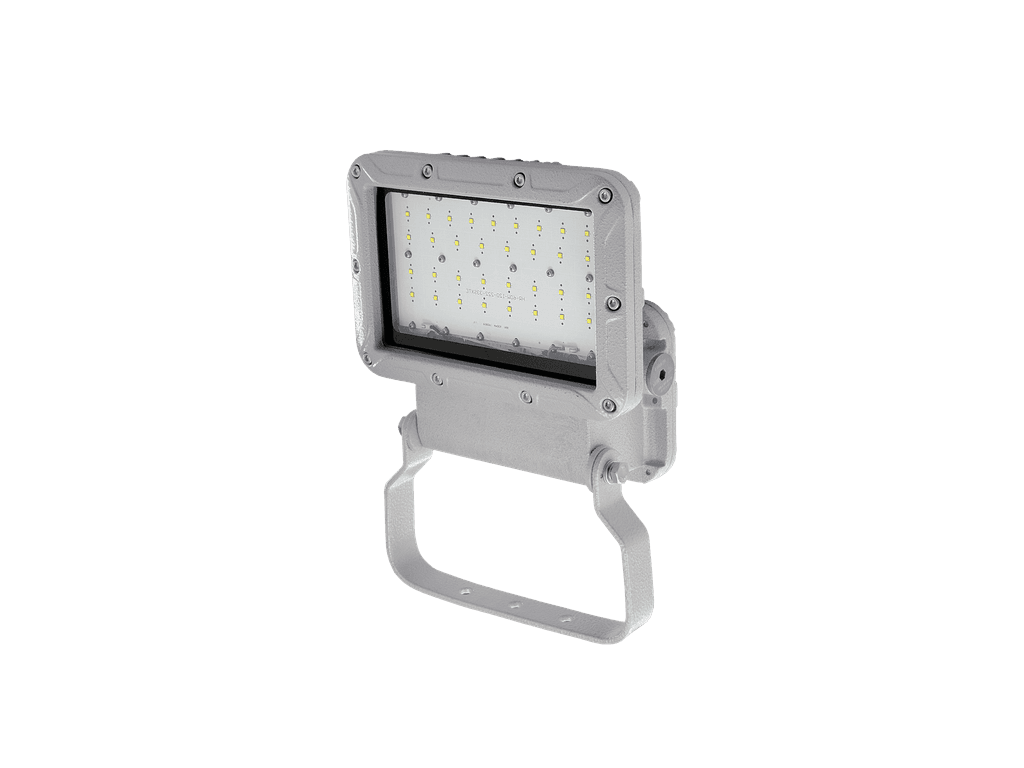

CALYPSO LED взрывозащищенные светодиодные прожекторы
Серия взрывозащищенных прожекторов CALYPSO LED Ex предназначены для наружного и внутреннего освещения взрывоопасных зон 1-й категории, предприятий нефтегазовой промышленности.
обзор серии
свернуть все
установка
Универсальный способ крепления на скобе с фиксацией угла наклона прожектора.
конструкция
Прожектор состоит из корпуса, изготовленного из литого алюминиевого сплава без примесей меди, в котором смонтированы светодиодный модуль, источник питания и винтовые клеммные зажимы для подключения питания. Рассеиватель соединен с корпусом, образуя герметичное взрывонепроницаемое соединение. Светодиодный модуль, источник питания и клеммные зажимы расположены в отдельных взрывозащищенных объемах.
оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного стекла. Вторичная оптика из ПММА с углами рассеивания 20°, 40°, 60° под заказ.
маркировка взрывозащиты
1 Ex db IIB T6 Gb / Ex tb IIIC T80°C Db - для светильников мощностью 60Вт, 90Вт. 1 Ex db IIB T5 Gb / Ex tb IIIC T95°C Db - для светильников мощностью 120Вт,160Вт (Габарит корпуса III), 200Вт. 1 Ex db IIB T4 Gb / Ex tb IIIC T130°C Db - для светильников мощностью 240Вт, 160Вт (Габарит корпуса II).
комплектация
Светильники поставляются с отверстиями для ввода кабеля в комплекте c взрывозащищенными алюминиевыми заглушками, кабельные вводы заказываются отдельно.
тип источника света
LED
области использования
промышленность, судостроение
аксессуары

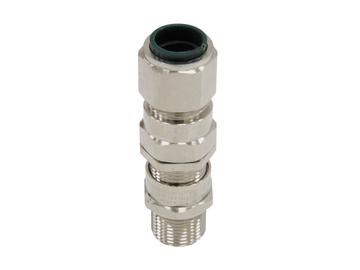

Ввод кабельный взрывозащищенный М25х1,5 DSA2SMBNS0.19 кгартикул: 2327017400цвет: Неокрашенныйø кабеля внутренний: 10,0-14,5ø кабеля внешний: 12,5-20,5

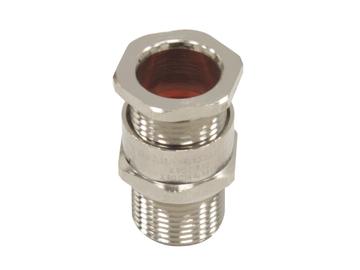

Ввод кабельный взрывозащищенный М25х1,5 NA2MBNS0.05 кгартикул: 2327009380цвет: Неокрашенныйø кабеля внутренний: 11,3-19,9
Ввод кабельный взрывозащищенный М25х1,5 DSA2MBNS0.164 кгартикул: 2327010070цвет: Неокрашенныйø кабеля внутренний: 11,3-19,9ø кабеля внешний: 19,9-26,2
файлы серии
файлы серии
CAD/BIM файлы
документы
CAD/BIM файлы
CAD model REVIT1.8 mB
документы
чертеж13.1 kB
