Серия взрывозащищенных светильников ATLAS ECO LED Ex для наружного и внутреннего освещения предприятий химической, топливно-энергетической и добывающей промышленности, предназначенная для замены светильников с лампами накаливания до 200 Вт, а также газоразрядных ДРЛ 80, ДРЛ 150, МГЛ70, ДНАТ 70. Светильники имеют повышенную механическую прочность, характеризуются удобством электроподключения и монтажа, а также имеют возможность обслуживания.

Серия взрывозащищенных светильников ATLAS ECO LED Ex для наружного и внутреннего освещения предприятий химической, топливно-энергетической и добывающей промышленности, предназначенная для замены светильников с лампами накаливания до 200 Вт, а также газоразрядных ДРЛ 80, ДРЛ 150, МГЛ70, ДНАТ 70. Светильники имеют повышенную механическую прочность, характеризуются удобством электроподключения и монтажа, а также имеют возможность обслуживания.

обзор серии
свернуть все
установка
Потолочное крепление с возможностью транзитного подключения кабеля (C), а также крепление для установки на трубу G 3/4 (G). Опционально возможна установка на универсальную скобу с фиксацией угла наклона светильника с возможностью регулировки угла наклона светильника до 90° с шагом в 15°(заказывается отдельно). Установка на опору диаметром 40-42 мм (PL).
конструкция

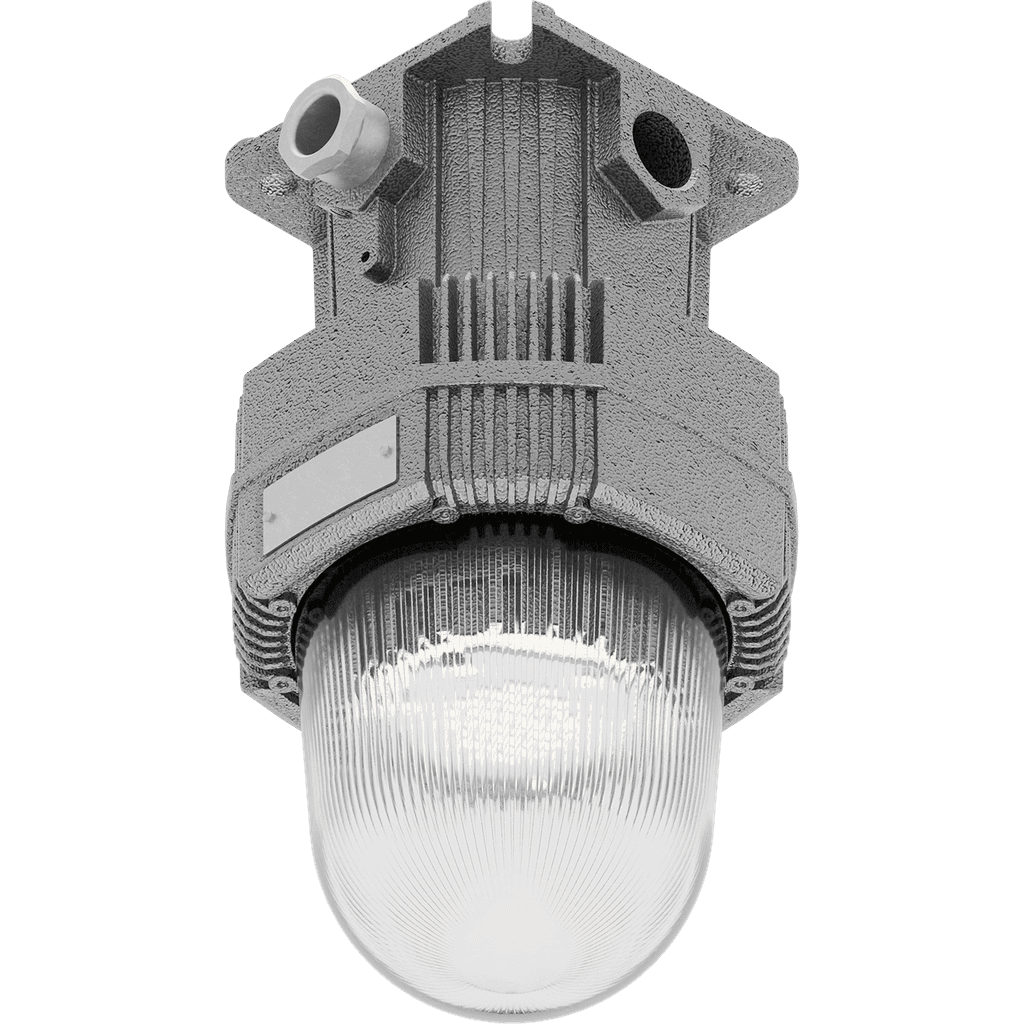

Корпус светильника из литого под давлением алюминия, окрашенный порошковой краской. Светильник имеет универсальное монтажное крепление для установки на плоскую поверхность или трубу, в котором имеется коннектор со скользящим контактом, который по функционалу схож с привычным бытовым патроном Е27. После подключения его к сети питания все, что необходимо сделать, – это вкрутить световую часть, как самую обычную лампочку. При этом весь световой прибор будет полностью обеспечивать герметичность и взрывобезопасность. Рассеиватель соединен с корпусом, образуя взрывонепроницаемое соединение. Монтажные скобы, крепежные элементы выполнены из нержавеющей стали. Предусмотрена возможность транзитного подключения для модификаций с потолочным креплением. Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Крепление на опору имеет одно вводное отверстие М25х1,5. Максимальный размер присоединяемого кабельного ввода: длина 68 мм, диаметр 40 мм. Транзитное подключение невозможно. Соединитель с опорой крепится на опору и предварительно фиксируется. Далее необходимо произвести электрический монтаж, зафиксировать провод в кабельном вводе, убрать свободный конец провода в опору. Установить светильник с основанием опоры на соединитель с опорой используя комплектные винты М6 с шайбами. Финально зафиксировать светильник в сборе на опоре, затянув стопорные винты М6.
оптическая часть
Рассеиватель из ударопрочного боросиликатного стекла. Опционально может комплектоваться защитной решеткой из сварной коррозионно стойкой стали. Возможна комплектация светильника специальной прозрачной линзой из поликарбоната для формирования широкой КСС (D270).
маркировка взрывозащиты
1 Ex db IIC Т6 Gb /Ex tb IIIC T80°С Db
комплектация
Кабельные вводы для небронированного кабеля входят в комплект поставки для типов крепления: потолочное (C), для установки на трубу (G). Для других типов крепления кабельные вводы заказываются отдельно. Кабельный ввод для других типов кабелей заказывается отдельно.
тип источника света
LED
области использования
промышленность
расшифровка обозначений
/B
Монтаж на скобу
ATLAS ECO LED Ex/B 15W D120 850 HG 12VDC
/G
Монтаж на трубу
ATLAS ECO LED Ex/G 15W D120 850 HG 12VDC
/PL
Монтаж на опору
ATLAS ECO LED Ex/PL 25W D120 850 HG
/H
Монтаж на крюк
ATLAS ECO LED Ex/H 15W D120 850 HG 12VDC PL 15m cable
15,25W
Мощность
ATLAS ECO LED Ex/B 15W D120 850 HG 12VDC
D120, D270
Угол светораспределения
ATLAS ECO LED Ex/PL 25W D270 850 HG
850
CRI80, КЦТ 5000К
ATLAS ECO LED Ex/PL 25W D120 850 HG
HG
Цвет изделия – серый молоток (hammer gray)
ATLAS ECO LED Ex/PL 25W D120 850 HG
12VDC, 24VDC, 36VDC, 48VDC
Напряжение
ATLAS ECO LED Ex/B 25W D120 850 HG 36VDC
аксессуары
Ввод кабельный взрывозащищенный М25х1,5 DSA2SMBNS0.19 кгартикул: 2327017400цвет: Неокрашенныйø кабеля внутренний: 10,0-14,5ø кабеля внешний: 12,5-20,5
Ввод кабельный взрывозащищенный М25х1,5 DSA2MBNS0.164 кгартикул: 2327010070цвет: Неокрашенныйø кабеля внутренний: 11,3-19,9ø кабеля внешний: 19,9-26,2

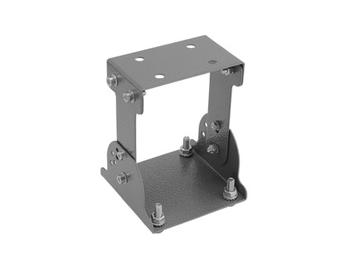

Скоба для ATLAS ECO LED C Ex0.565 кгартикул: 4585000080
